La scelta della lunghezza di presa corretta è essenziale quando si specifica un perno di bloccaggio a sfera per un giunto meccanico. Il perno deve adattarsi allo spessore del materiale unito e consentire al meccanismo di bloccaggio di agganciarsi come previsto.
Un perno troppo corto potrebbe non bloccarsi correttamente. Una lunghezza dell"impugnatura inadeguata può anche creare movimenti indesiderati o interferire con i componenti vicini. Questi problemi possono portare a problemi di assemblaggio, ulteriore usura e manutenzione non pianificata.
Questa guida spiega come definire la lunghezza dell"impugnatura, calcolare lo spessore del giunto, tenere conto delle tolleranze e confrontare i perni autobloccanti fissi e regolabili.
Sommario
Confermare il riferimento dimensionale: utilizzare il disegno del produttore per identificare come viene definita la lunghezza dell'impugnatura per il perno specifico.
Misurare il giunto completo: includere tutte le piastre, le staffe e gli altri componenti attraverso i quali deve passare il perno.
Tenere conto delle tolleranze: valutare l'intervallo previsto di spessore del giunto, compresi i rivestimenti rilevanti e le variazioni di produzione.
Verificare l'inserimento del bloccaggio: assicurarsi che gli elementi di bloccaggio possano raggiungere la posizione prevista dopo l'inserimento.
Controlla l'applicazione completa: considera la distanza della maniglia, la geometria del giunto, i requisiti di carico e le specifiche del produttore.
La lunghezza dell"impugnatura descrive lo spessore utile del giunto che un perno con bloccaggio a sfera è progettato per accogliere. È una dimensione chiave quando si sceglie un perno per piastre, staffe, dispositivi o altri componenti collegati.
Tuttavia, la lunghezza dell"impugnatura non deve essere confusa con la lunghezza complessiva del perno. La lunghezza totale può includere l"impugnatura, il gambo, gli elementi di bloccaggio e la punta di inserimento. La lunghezza dell"impugnatura segue i riferimenti dimensionali specificati dal produttore.
Controllare sempre il disegno per il modello esatto prima di misurare o ordinare una sostituzione.
Esplora i perni a sgancio rapido INGKS per confrontare le configurazioni dei pin disponibili e identificare un prodotto adatto alla tua applicazione.
Prima di effettuare le misurazioni, individuare la dimensione della lunghezza dell"impugnatura sul disegno del produttore. Identificare le superfici di riferimento specificate e verificare quale parte del perno corrisponde allo spessore del giunto utilizzabile.
Non dare per scontato che ogni perno di bloccaggio a sfera utilizzi punti di misurazione identici. I design possono differire nella geometria della maniglia, nella configurazione della spalla e nel meccanismo di bloccaggio.
Quando controlli un pin esistente:
Identificare il modello del prodotto o ottenere il suo disegno dimensionale.
Individuare la dimensione della lunghezza dell"impugnatura e i relativi punti di riferimento.
Misurare il perno utilizzando i riferimenti specificati nel disegno.
Confrontare il risultato con la dimensione nominale e la tolleranza di fabbricazione.
Evita di fare affidamento solo su una stima visiva o sulla lunghezza complessiva end-to-end.
Misurare tutti i componenti attraverso i quali deve passare il perno. Questi possono includere piastre, staffe, linguette di montaggio e altre parti del giunto.
Per un assemblaggio semplice, lo spessore nominale del giunto può essere calcolato come:
Spessore nominale del giunto = Somma degli spessori nominali di tutti i componenti uniti
Consideriamo ad esempio un giunto con due piastre di acciaio:
Piastra A: 0,500 pollici
Piastra B: 0,250 pollici
Lo spessore nominale combinato è:
0,500 + 0,250 = 0,750 pollici
Questo valore è un punto di partenza, non necessariamente la specifica finale della lunghezza di presa. Gli spessori effettivi dei componenti, i rivestimenti e le tolleranze di produzione possono modificare il totale.
Misurare i componenti assemblati ove possibile. Se il perno deve adattarsi a più gruppi di produzione, calcolare lo spessore minimo e massimo previsto del giunto.
Lo spessore effettivo di un giunto può differire dalle sue dimensioni CAD nominali. Tolleranze del materiale della lamiera, variazioni di lavorazione, verniciatura, verniciatura a polvere e placcatura possono influire sull"adattamento finale.
Per un controllo dello spessore massimo nel caso peggiore, aggiungere lo spessore massimo consentito di ciascun componente rilevante e qualsiasi rivestimento che aumenti lo spessore assemblato.
Supponiamo che il giunto includa le seguenti dimensioni:
Componente | Spessore nominale | Tolleranza positiva |
|---|---|---|
Piatto A | 0,500 pollici | +0,015 pollici |
Piatto B | 0,250 pollici | +0,010 pollici |
Tolleranza di rivestimento attraverso il giunto | — | +0,010 pollici |
Lo spessore massimo stimato del giunto è:
Piastra A: 0,500 + 0,015 = 0,515 pollici
Piastra B: 0,250 + 0,010 = 0,260 pollici
Tolleranza rivestimento: 0,010 pollici
Spessore giunto massimo stimato = 0,515 + 0,260 + 0,010 = 0,785 pollici
Questo esempio presuppone che il margine di rivestimento rappresenti l"aumento totale sulle superfici di accoppiamento rilevanti. In un progetto reale, calcolare lo spessore del rivestimento in base alle superfici rivestite e al modo in cui entrano in contatto tra loro.
Per gli assiemi con diversi componenti con tolleranza, un accumulo di tolleranze nel caso peggiore può aiutare a stabilire lo spessore massimo che il perno deve accogliere. Ove appropriato, gli ingegneri possono utilizzare un metodo statistico diverso in base ai requisiti di progettazione.
Una volta noto l"intervallo di spessore del giunto, confrontarlo con le opzioni di lunghezza dell"impugnatura e le specifiche dimensionali per il perno selezionato.
Non aggiungere un margine di sicurezza universale ad ogni applicazione. La relazione richiesta tra la lunghezza dell"impugnatura e lo spessore del giunto dipende dal design del produttore, dal meccanismo di bloccaggio, dalla geometria del giunto e dai requisiti operativi.
Utilizza questo processo di selezione:
Determinare lo spessore nominale, minimo e massimo del giunto, ove pertinente.
Controllare la definizione e la tolleranza del produttore per la lunghezza dell"impugnatura.
Verificare che gli elementi di bloccaggio possano agganciarsi nella posizione prevista dopo l"inserimento.
Verificare che la maniglia o la spalla possano posizionarsi correttamente contro il gruppo.
Controllare il gioco della punta del perno e i componenti circostanti.
Confermare che il modello selezionato soddisfi i requisiti di caricamento e conservazione dell"applicazione.
Un perno più lungo non è automaticamente una scelta migliore. Una lunghezza eccessiva può creare movimenti indesiderati o interferire con le parti adiacenti. La selezione finale deve corrispondere all"intervallo di presa specificato e alla geometria effettiva del giunto.
La corretta lunghezza dell"impugnatura è solo una parte di una connessione affidabile dei perni. Gli elementi di bloccaggio devono agganciarsi come previsto e il perno deve adattarsi al percorso di carico del giunto.
Gli elementi di bloccaggio possono rimanere all"interno del giunto invece di raggiungere la posizione di bloccaggio prevista. Ciò può impedire il corretto inserimento e consentire la rimozione involontaria.
Prima di approvare il perno, verificare che gli elementi di bloccaggio liberino la relativa superficie di accoppiamento come richiesto dalla progettazione del prodotto.
Una lunghezza eccessiva può consentire movimenti indesiderati o creare interferenze con i componenti vicini. L"effetto dipende dalla geometria del giunto e dalla posizione degli elementi di bloccaggio.
Controllare inoltre il rapporto tra i piani di taglio del giunto e la sezione portante del perno. Non dare per scontato che ogni perno abbia la stessa geometria interna o che ogni punta abbia le stesse caratteristiche di resistenza.
Per le applicazioni portanti, controllare le specifiche del produttore e verificare il design del giunto. Il diametro del perno da solo non può stabilire il carico di lavoro sicuro. Anche il materiale, il trattamento termico, la costruzione dei perni, la disposizione del piano di taglio, la flessione e la fatica possono influire sulle prestazioni.
I design fissi e regolabili soddisfano diverse esigenze applicative. L"opzione corretta dipende dall"intervallo di presa richiesto, dalla frequenza di regolazione, dal design strutturale e dalle specifiche del prodotto disponibile.
Fattore di selezione | Perno a presa fissa | Perno regolabile |
|---|---|---|
Impostazione della presa | Definito dalla dimensione del prodotto | Può essere regolato entro l"intervallo specificato dal progetto |
Applicazione tipica | Giunti con spessori prevedibili | Applicazioni che richiedono un cambiamento nella presa effettiva |
Setup | Seleziona la dimensione corretta del catalogo | Impostare e verificare la regolazione secondo le istruzioni |
Verifica del carico | Controlla la valutazione del modello selezionato | Controllare la valutazione dell"impostazione di regolazione applicabile |
Acquisto | Le opzioni del catalogo standard possono semplificare l"approvvigionamento | Conferma l"intervallo di regolazione disponibile e i tempi di consegna del modello |
Non dare per scontato che i perni fissi siano sempre più resistenti o che i perni regolabili abbiano sempre tempi di consegna più lunghi. Confronta i design effettivi del prodotto, i coefficienti di carico, le dimensioni disponibili e i requisiti di consegna.

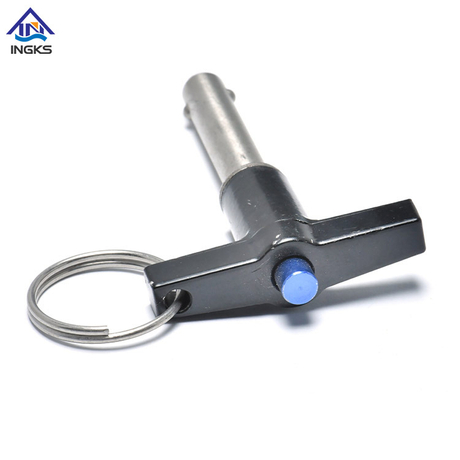

Per un'opzione con impugnatura fissa, rivedere il perno di bloccaggio a sfera a sgancio rapido della maniglia con pulsante ad anello INGKS . Controllarne il disegno e le specifiche prima di abbinarlo ad un particolare giunto.
Un perno può avere la lunghezza di presa corretta ma non riesce comunque a posizionarsi correttamente se la maniglia entra in contatto con una parete, una staffa o una superficie incassata vicina.
Controllare le dimensioni e l"ingombro operativo della maniglia. Assicurarsi che la maniglia possa raggiungere la posizione di seduta prevista e che il meccanismo di rilascio rimanga accessibile.
La temperatura può modificare le dimensioni del perno e dei componenti uniti. La quantità e la direzione del cambiamento dipendono dai materiali, dalla geometria e dalla temperatura operativa.
Per applicazioni esposte a notevoli sbalzi di temperatura, valutare la variazione dimensionale prevista e verificare che il perno possa ancora agganciarsi e sganciarsi correttamente.
Polvere, fango, ghiaccio, corrosione e altri contaminanti possono influenzare l"inserimento del perno e il funzionamento di bloccaggio. Il solo aumento della lunghezza dell"impugnatura non garantisce un funzionamento affidabile in ambienti sporchi.
Considerare la selezione dei materiali, le misure di protezione, l"accesso per la pulizia e i requisiti di manutenzione. Convalidare il perno in condizioni operative rappresentative quando la contaminazione potrebbe influire sul bloccaggio.
Confermare sempre le unità utilizzate sul disegno dei perni e sul disegno di assieme. La conversione tra unità metriche e imperiali può introdurre errori di arrotondamento, in particolare quando si seleziona una dimensione di catalogo standard.
Eseguire calcoli in modo coerente in un sistema di unità. Converti solo quando necessario e verifica la selezione finale rispetto alle dimensioni e alle tolleranze effettive del produttore.
Errore | Risultato potenziale | Azione consigliata |
|---|---|---|
Utilizzando la lunghezza totale anziché la lunghezza dell"impugnatura | Adattamento errato o innesto di bloccaggio incompleto | Utilizzare il disegno specifico del modello |
Ignorando le tolleranze di produzione | Il perno potrebbe non accogliere tutti gli assiemi di produzione | Calcolare l"intervallo di spessore rilevante |
Applicazione di un margine di sicurezza universale | La lunghezza dell"impugnatura selezionata potrebbe non essere adatta al design | Seguire le specifiche del prodotto e i requisiti comuni |
Ignorare l"interferenza della maniglia | La spalla potrebbe non posizionarsi correttamente | Controllare lo spazio operativo circostante |
Selezione solo in base al diametro | I requisiti di carico o di ritenzione potrebbero non essere soddisfatti | Verificare la classificazione dei pin e il progetto completo del giunto |
Miscelazione di dimensioni metriche e imperiali | La taglia selezionata potrebbe non essere adatta | Confermare le unità e le dimensioni effettive prima di ordinare |
La scelta della corretta lunghezza di presa del perno autobloccante inizia con la misurazione del giunto completo e la conferma dei riferimenti dimensionali del produttore.
Tenere conto delle tolleranze dei componenti e dei relativi rivestimenti, quindi confrontare l"intervallo di spessori risultante con le opzioni di lunghezza dell"impugnatura per il modello selezionato. Controllare l"innesto del bloccaggio, la distanza della maniglia, la posizione del piano di taglio e i coefficienti di carico del produttore prima di approvare il progetto.
Per i team di approvvigionamento e di progettazione, una specifica chiara dovrebbe includere la lunghezza dell"impugnatura, il diametro del perno, il materiale, lo stile di bloccaggio, le tolleranze dimensionali e le condizioni operative richieste.
Esplora i perni a sgancio rapido INGKS per esaminare le configurazioni disponibili. Per un'applicazione specifica, fornire il disegno di assieme e i requisiti operativi in modo da poter verificare le dimensioni adatte del perno.
Utilizzare i punti di riferimento della lunghezza dell"impugnatura definiti nel disegno del produttore. Non dare per scontato che la lunghezza totale o una misurazione generica da maniglia a palla si applichi a ogni progetto.
Misurare lo spessore combinato di tutti i componenti uniti, tenere conto dei rivestimenti rilevanti e delle tolleranze di produzione e confrontare il risultato con le specifiche sulla lunghezza di presa e i requisiti di bloccaggio del produttore.
No. Un perno più lungo può creare movimenti indesiderati o interferire con i componenti vicini. Verificare l"intervallo di presa, l"impegno di bloccaggio e la geometria del giunto del modello selezionato prima di scegliere una dimensione standard.
Gli elementi di bloccaggio potrebbero non liberare sufficientemente il giunto per impegnarsi come previsto. Confermare il riferimento della lunghezza di presa e la posizione degli elementi di bloccaggio rispetto al disegno del prodotto.
Un perno fisso può adattarsi a un giunto di spessore prevedibile. Un design regolabile può essere utile quando cambia la gamma di presa richiesta. Confrontare il campo di regolazione effettivo, il coefficiente di carico e i requisiti operativi dei modelli disponibili.
