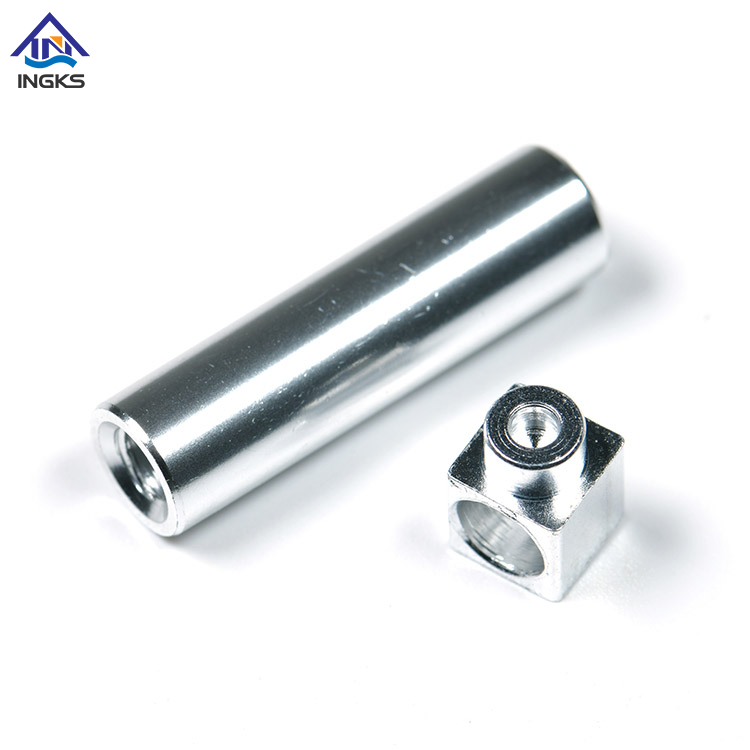

La scelta del metodo di produzione sbagliato per i componenti metallici si traduce normalmente in un'integrità strutturale compromessa, in un aumento dei budget e in un allungamento del time-to-market. I team di progettazione e approvvigionamento devono costantemente bilanciare la complessità geometrica, i severi requisiti di tolleranza, le dimensioni delle parti e i vincoli sul volume di produzione quando acquistano parti personalizzate. Effettuare la scelta corretta del processo fin dalle prime fasi di progettazione previene costose revisioni a valle e garantisce che il prodotto finale soddisfi tutti i requisiti funzionali. Questa guida fornisce un quadro basato sull'evidenza per valutare la fabbricazione della lamiera rispetto alla lavorazione CNC , analizzando le dinamiche dei costi, i limiti di progettazione, la resa dei materiali e i fattori di scalabilità per garantire risultati di produzione ottimali. Comprendendo le realtà meccaniche di ciascun metodo, i team possono allineare i propri progetti con la strategia di produzione più efficiente.
Precisione e forma: la lavorazione CNC offre una precisione superiore e gestisce geometrie 3D complesse e solide, mentre la fabbricazione di lamiere eccelle nella produzione di componenti leggeri e di spessore uniforme come involucri e staffe.
Ridimensionamento dei costi: la fabbricazione della lamiera offre generalmente costi per pezzo inferiori a volumi elevati grazie a tempi di ciclo più rapidi, mentre la lavorazione CNC spesso presenta costi iniziali di attrezzaggio inferiori ma costi per pezzo più elevati per il ridimensionamento.
Utilizzo dei materiali: la lavorazione CNC sottrattiva genera più sprechi di materiale rispetto ai processi di formazione della lamiera, con un impatto diretto sulle spese per le materie prime.
Soluzioni ibride: gli assemblaggi complessi richiedono spesso una combinazione strategica di entrambi i processi per bilanciare la rigidità strutturale, l"accoppiamento di precisione e il peso complessivo.
Sommario
Questo processo di produzione sottrattiva utilizza utensili da taglio controllati da computer per rimuovere materiale da un blocco solido, noto come billetta. Frese, torni e fresatrici eseguono movimenti precisi in base a istruzioni programmate. Il sistema si basa interamente sul codice G e sul software CAM per la generazione del percorso utensile. Gli operatori traducono i modelli CAD 3D in codici leggibili dalla macchina, dettando la velocità del mandrino, la velocità di avanzamento e la coordinazione degli utensili. Gli utensili da taglio rotanti tagliano via il metallo in eccesso finché non rimane la forma geometrica finale. Questo metodo consente la creazione di parti solide altamente complesse praticamente da qualsiasi materiale lavorabile, offrendo un controllo senza pari sulle dimensioni finali.
I moderni centri di lavoro operano su più assi, in genere vanno da configurazioni a 3 assi a 5 assi simultanei. Una macchina a 3 assi sposta l"utensile da taglio lungo i piani X, Y e Z, il che funziona bene per parti relativamente piatte o diritte. Tuttavia, le macchine a 5 assi possono ruotare il pezzo o la testa dell"utensile lungo due assi di rotazione aggiuntivi. Questa capacità consente all"utensile da taglio di avvicinarsi al pezzo da quasi qualsiasi angolazione, consentendo la produzione di sottosquadri complessi, cavità profonde e contorni organici senza richiedere all"operatore di riposizionare manualmente la billetta. Questo processo di taglio continuo garantisce un"elevata stabilità dimensionale dell"intero componente.
A differenza dei metodi sottrattivi, questo approccio combina processi di taglio e formativi applicati al metallo piatto. Laser, torce al plasma e getti d"acqua tagliano profili 2D da lamiere con alta velocità ed efficienza. Presse piegatrici e macchine per stampaggio quindi piegano, piegano e modellano questi modelli piatti in forme 3D. Il processo dipende fortemente dalla capacità del materiale di subire deformazioni plastiche senza fratturarsi. Gli operatori devono calcolare le tolleranze e le detrazioni di piega per garantire che la parte piegata finale corrisponda alle dimensioni richieste. Il modello piatto iniziale deve tenere conto del modo in cui il metallo si allunga e si comprime lungo la linea di piegatura.
I requisiti di assemblaggio secondario spesso seguono le fasi iniziali di formatura. I tecnici eseguono saldature, rivettature e inserimento di hardware per creare assemblaggi funzionali. L"installazione di dadi PEM, distanziatori e viti imperdibili direttamente nella lamiera fornisce punti di fissaggio robusti senza la necessità di maschiare blocchi spessi di metallo. La saldatura a punti e la saldatura TIG uniscono insieme più pannelli piegati per formare involucri rigidi o staffe complesse. Questo flusso di lavoro in più fasi trasforma i fogli grezzi e piatti in componenti leggeri e strutturalmente solidi, ottimizzati per inviluppi spaziali specifici.
I metodi sottrattivi eccellono nella produzione di complesse caratteristiche interne e contorni multiasse. I centri di lavoro intagliano facilmente spessori non uniformi, tasche profonde e fori ciechi nel metallo solido. È possibile progettare parti con spessori di parete variabili per ottimizzare i rapporti resistenza/peso in aree specifiche. Ad esempio, una paratia aerospaziale potrebbe presentare flange di montaggio spesse collegate da sezioni sottili e palmate per ridurre il peso mantenendo l"integrità strutturale. L"utensile da taglio può scolpire questi diversi spessori direttamente da un singolo pezzo di materiale, garantendo una struttura a grana continua e la massima resistenza.
La lamiera è soggetta a rigide limitazioni per quanto riguarda gli spessori uniformi delle pareti. L"intera parte deve mantenere lo spessore della lamiera piana originale. I progettisti devono anche tenere conto dei vincoli di piegatura da 2D a 3D. I raggi di curvatura e i fattori K determinano il modo in cui il metallo si allunga e si comprime, limitando alcune geometrie complesse. Non è possibile creare facilmente una parte con una base spessa 0,250" e pareti spesse 0,060" utilizzando processi di lamiera standard. Ogni elemento, dalle feritoie alle flange, deve essere formato dallo stesso materiale uniforme, richiedendo un"attenta pianificazione per garantire che il modello piatto non si sovrapponga o interferisca con se stesso durante la sequenza di piegatura.
I benchmark di precisione separano significativamente questi due metodi di produzione. I centri di lavoro raggiungono normalmente tolleranze comprese tra ±0,001" e ±0,005". Questo livello di precisione è obbligatorio per l"interblocco di parti meccaniche, accoppiamenti di cuscinetti e valvole aerospaziali ad alta precisione. Quando un albero deve essere inserito a pressione in un alloggiamento, la variazione dimensionale deve essere strettamente controllata per garantire il corretto funzionamento. I telai rigidi delle macchine, le guide lineari di alta qualità e i sistemi avanzati di compensazione termica consentono alle frese e ai torni moderni di mantenere queste tolleranze strette in modo coerente durante i cicli di produzione.
Le tolleranze della lamiera variano tipicamente da ±0,010" a ±0,030". Il ritorno elastico del materiale dopo la piegatura rende difficile mantenere tolleranze ultra strette. Quando una pressa piegatrice piega un pezzo di acciaio, il materiale cerca naturalmente di tornare leggermente al suo stato piatto originale una volta rilasciata la pressione. Gli operatori devono piegare eccessivamente il materiale per compensare, ma le variazioni nella durezza e nello spessore del materiale rendono difficili le previsioni esatte. Anche il calore termico derivante dal taglio e dalla saldatura introduce deformazioni. La meccanica di piegatura limita intrinsecamente la precisione ottenibile rispetto agli utensili da taglio rigidi.
I requisiti relativi alle dimensioni fisiche spesso determinano la scelta del processo primario. Involucri, telai e pannelli strutturali di grande formato sono estremamente proibitivi in termini di costi da ricavare da gigantesche billette metalliche. Il tempo macchina e i costi delle materie prime per blocchi solidi così massicci rendono i metodi sottrattivi poco pratici per strutture grandi e cave. Rimuovere il 90% di un blocco di alluminio da 500 libbre solo per creare una scatola a pareti sottili spreca un"enorme quantità di risorse e impegna per giorni costosi tempi macchina.
La lamiera gestisce in modo efficiente le massicce impronte volumetriche. I produttori tagliano e piegano le lamiere piane per creare pannelli e involucri di grandi dimensioni. Ciò mantiene minimi i costi di spedizione, movimentazione e materiale, garantendo allo stesso tempo l"impronta strutturale necessaria. Un server rack o un armadio di controllo industriale si affida interamente alla lamiera piegata per fornire un ampio volume interno senza il peso eccessivo del metallo solido. La capacità di annidare più parti di grandi dimensioni su un unico foglio di dimensioni standard ottimizza ulteriormente l"utilizzo del materiale per questi componenti di grandi dimensioni.
I costi di installazione differiscono drasticamente tra i due metodi. La lavorazione richiede un"ampia programmazione CAM e attrezzature personalizzate per trattenere saldamente la billetta. Il programmatore deve definire ogni movimento dell"utensile, selezionare le frese appropriate e simulare il processo per evitare arresti anomali. La lamiera richiede la generazione di modelli piatti e l"impostazione della pressa piegatrice. L"operatore seleziona la matrice a V e il punzone corretti per il raggio di piegatura richiesto e programma le posizioni del registro posteriore. Entrambi i processi richiedono tempi di progettazione iniziali, ma la natura della configurazione determina i volumi di produzione più efficienti.
Durante la fase di prototipazione personalizzata, l"iterazione dei modelli CAD influisce sui tempi di consegna. Programmare un nuovo percorso utensile di lavorazione è spesso più veloce che ricalcolare le tolleranze di piega della lamiera e i layout di annidamento per un laser cutter. Se un foro deve essere spostato di 0,100", un programmatore CAM aggiorna semplicemente le coordinate. Nella lamiera, lo spostamento di un foro potrebbe richiedere la regolazione dell"intero modello piatto per garantire che non si deformi durante un"operazione di piegatura vicina. Tuttavia, i tempi di ciclo spostano il vantaggio su larga scala. La punzonatura della lamiera e il taglio laser sono eccezionalmente veloci per volumi elevati. I tempi del ciclo di lavorazione rimangono relativamente statici per parte, indipendentemente dal volume di produzione totale.
Fase di produzione | Dinamica della lavorazione CNC | Dinamica della lamiera |
|---|---|---|
Velocità di prototipazione | Aggiornamenti rapidi del percorso utensile, modifiche minime degli utensili fisici. | Richiede il ricalcolo del modello piatto e potenziali scambi di matrici. |
Complessità di installazione | Elevata (bloccaggio pezzi personalizzato, ampia programmazione CAM). | Moderato (matrici standard, software di nesting laser). |
Tempo di ciclo ad alto volume | Statico (il tempo di taglio rimane costante per parte). | Rapido (scala di punzonatura e taglio laser efficiente). |
Costo dell"iterazione del progetto | Da basso a moderato (aggiornamenti software). | Da moderato ad alto (potrebbe richiedere nuovi modelli piatti). |
I rifiuti materiali svolgono un ruolo significativo nelle spese complessive. La produzione sottrattiva può comportare una perdita di materiale dal 50% all’80% sotto forma di trucioli. Paghi l"intera billetta grezza, anche il materiale che finisce nel contenitore per il riciclaggio. Il software di nesting della lamiera massimizza la resa inserendo modelli piatti saldamente sulla lamiera grezza, ottenendo spesso un utilizzo del materiale compreso tra l"80% e il 90%. Questa differenza nell’efficienza delle materie prime diventa un importante fattore finanziario quando si scala la produzione a migliaia di unità.
Anche le operazioni secondarie incidono sul costo finale. Gli assemblaggi di lamiere spesso richiedono saldatura, rettifica e finitura. Un angolo saldato deve essere levigato per apparire esteticamente gradevole, il che aggiunge costi di manodopera al progetto. Le parti lavorate spesso escono dalla macchina pronte per l"uso o richiedono solo una sbavatura minima in un tamburo vibrante. Infine, la lavorazione di grandi volumi richiede una frequente sostituzione degli utensili da taglio. Le frese e le punte si usurano e si rompono e l"usura degli utensili deve essere presa in considerazione nel calcolo del prezzo unitario a lungo termine.
I centri di lavoro gestiscono un"ampia varietà di materiali solidi. I candidati ideali includono le leghe di alluminio come 6061 e 7075, che offrono eccellente lavorabilità ed elevati rapporti resistenza/peso. Anche gli acciai duri, l"acciaio inossidabile, il titanio e l"ottone funzionano eccezionalmente bene, sebbene richiedano strategie di taglio diverse. I materiali plastici tecnici come Delrin, PEEK e policarbonato sono comuni per applicazioni non metalliche che richiedono tolleranze strette e proprietà elettriche o chimiche specifiche.
La durezza del materiale influisce direttamente sul tempo di lavorazione e sull"usura dell"utensile. I materiali più duri come l"Inconel o l"acciaio per utensili temprato richiedono velocità di avanzamento più lente, configurazioni rigide e utensili da taglio specializzati in metallo duro o ceramica. Ciò aumenta notevolmente i tempi e i costi di produzione. Le leghe più morbide vengono lavorate rapidamente ma potrebbero richiedere geometrie di utensili specifiche con angoli di spoglia elevati per evitare sbavature di materiale o tagliente di riporto sulla fresa. Comprendere il grado di lavorabilità di un materiale scelto aiuta a prevedere con precisione i costi di produzione effettivi.
I processi formativi richiedono materiali che possano piegarsi senza rompersi. I candidati ideali includono acciaio laminato a freddo e qualità di acciaio inossidabile come 304 e 316. Le leghe di alluminio, in particolare 5052, sono molto popolari grazie alla loro eccellente formabilità e resistenza alla corrosione. Il rame è spesso utilizzato anche per le sbarre elettriche e i componenti di messa a terra grazie alla sua conduttività e alla facilità di piegatura. Il materiale deve possedere il giusto equilibrio tra resistenza e flessibilità per sopravvivere alla pressa piegatrice.
Duttilità, allungamento e resistenza alla trazione sono proprietà critiche. Questi fattori prevengono la rottura durante il processo di piegatura. I materiali troppo fragili, come l"alluminio 7075-T6, si fratturano lungo la linea di piegatura, rendendo la parte inutilizzabile. I progettisti devono abbinare il raggio di curvatura allo spessore e alla tempra del materiale. Una piegatura brusca su un materiale spesso e duro causerà quasi sicuramente un guasto. La selezione di un materiale con elevate proprietà di allungamento garantisce che il metallo scorra agevolmente attorno all"utensile durante la deformazione.
La progettazione per processi sottrattivi comporta rischi specifici che possono aumentare i costi e prolungare i tempi di consegna. Gli ingegneri spesso progettano tasche profonde e inaccessibili che gli strumenti standard non possono raggiungere. Specificare tolleranze inutilmente strette su caratteristiche non critiche fa aumentare inutilmente i costi costringendo l"operatore a utilizzare passaggi di finitura più lenti ed eseguire ispezioni rigorose. La progettazione di angoli interni acuti richiede attrezzature specializzate e costose come brocce o processi EDM, poiché le frese rotonde rotanti lasciano naturalmente un raggio.
Standardizza i raggi degli angoli per adattarli alle dimensioni comuni delle frese a candela, consentendo l"uso di utensili più grandi e rigidi.
Limitare i rapporti profondità/diametro per le tasche fresate per evitare deflessioni e vibrazioni dell"utensile.
Applicare tolleranze strette solo dove richiesto dal punto di vista funzionale per le parti accoppiate, lasciando aperte le dimensioni non critiche.
Evitare di progettare funzioni che richiedano che la parte venga capovolta o riposizionata più volte durante la lavorazione.
La progettazione della lamiera presenta una serie di sfide diverse. Specificare raggi di piegatura inferiori allo spessore del materiale provoca fessurazioni e indebolisce l"integrità strutturale della piega. Il posizionamento di fori o elementi troppo vicini alle linee di piegatura provoca una distorsione durante la formatura, poiché il metallo si allunga e fa uscire il foro dall"arrotondamento. Ignorare la direzione delle venature del materiale indebolisce la parte finale, poiché piegarsi parallelamente alle venature aumenta la probabilità di frattura.
Utilizza raggi di utensili standard per evitare carichi personalizzati sullo stampo e garantire una piegatura costante.
Rispettare le lunghezze minime della flangia consigliate dal produttore per garantire che il materiale aderisca saldamente alla matrice a V.
Esegui sempre simulazioni di modelli piatti prima della produzione per verificare le tolleranze di piegatura e prevenire la distorsione delle caratteristiche.
Tagli in rilievo di design agli angoli dove si incontrano più pieghe per evitare strappi del materiale.
La disponibilità delle materie prime influisce sulle tempistiche del progetto. Lo stock di billette per la lavorazione meccanica e quello di lamiera piana per la fabbricazione possono avere tempi di consegna diversi a seconda delle condizioni del mercato. I fogli di alluminio standard potrebbero essere facilmente disponibili, mentre un diametro specifico di barre di titanio potrebbe richiedere tempi di consegna di diverse settimane. Progettare in base alle dimensioni e agli spessori dei materiali standard aiuta a mitigare i ritardi della catena di fornitura e a mantenere i progetti nei tempi previsti.
I colli di bottiglia nella disponibilità delle macchine influiscono anche sui programmi di consegna. I centri di lavoro avanzati a 5 assi hanno spesso tempi di attesa più lunghi rispetto ai laser cutter 2D standard a causa della loro natura specializzata e dell’elevata domanda. Un’officina potrebbe avere dieci macchine da taglio laser ma solo due frese a 5 assi. Comprendere la capacità del partner di produzione prescelto aiuta a definire aspettative realistiche in termini di tempi di consegna e previene interruzioni della catena di fornitura. Diversificare la progettazione per utilizzare processi più facilmente disponibili può accelerare il time-to-market.
Molti assiemi complessi richiedono una combinazione strategica di entrambi i processi. Nessuno dei due metodi è sufficiente da solo per determinate applicazioni. Affidarsi esclusivamente a un processo spesso porta a progetti compromessi o a costi gonfiati. Sfruttando i punti di forza della produzione sottrattiva e formativa, i team di ingegneri possono creare prodotti altamente ottimizzati che soddisfano rigorosi criteri prestazionali pur rimanendo economicamente sostenibili.
Un esempio comune è un involucro elettronico in lamiera. Il corpo principale utilizza lamiera piegata per una protezione leggera e un ampio volume interno. All"interno, i dissipatori di calore in alluminio lavorato gestiscono i carichi termici dell"elettronica. I distanziatori di montaggio lavorati garantiscono un allineamento preciso del PCB, che la lamiera da sola non può garantire. L"approvvigionamento da un produttore dotato di entrambe le funzionalità riduce i costi di gestione del fornitore. Questo approccio integrato bilancia efficacemente la rigidità strutturale, l"accoppiamento di precisione e il peso complessivo, ottenendo un prodotto finale superiore.
La scelta tra la lavorazione della lamiera e la lavorazione sottrattiva dipende interamente dai requisiti specifici del progetto. Non si tratta di quale processo migliori oggettivamente l’alta precisione, le geometrie 3D complesse, le tolleranze di accoppiamento strette e le finiture superficiali specifiche. Scegli processi formativi di lamiera per involucri, staffe e pannelli leggeri in cui lo spessore uniforme è accettabile, sono necessari involucri di grandi dimensioni e scalabilità di volumi elevati.
Wuxi Ingks Metal Parts è specializzata nella lavorazione CNC di precisione, nella fabbricazione di lamiere e nella produzione di componenti metallici personalizzati per clienti in tutto il mondo. Supportata da capacità di produzione avanzate e da un supporto tecnico esperto, l'azienda offre prototipi di alta qualità e soluzioni di produzione su misura per diverse applicazioni industriali. È necessario allineare il metodo di produzione con i vincoli geometrici, di tolleranza e di volume della parte.
Conduci un"approfondita revisione DFM dei tuoi attuali progetti di componenti per identificare opportunità di risparmio sui costi.
Valuta le previsioni sul volume di produzione per determinare la strategia di dimensionamento più conveniente per il ciclo di vita del tuo prodotto.
Carica i tuoi file CAD (formato STEP o IGES) a un partner di produzione per una consulenza tecnica.
Richiedi preventivi comparativi per entrambi i processi se il tuo progetto consente entrambi i metodi di produzione.
R: Dipende dal volume e dalla geometria. La lavorazione spesso comporta costi di installazione inferiori per i prototipi, ma costi per pezzo più elevati su larga scala. La lamiera ha costi di installazione più elevati ma diventa molto più economica per unità nella produzione in grandi volumi a causa dei tempi di ciclo più rapidi.
R: Sì. I centri di lavoro eseguono spesso operazioni secondarie su componenti in lamiera. Ciò include la maschiatura di filettature precise, la fresatura di tasche con tolleranze strette o la superficie di aree di accoppiamento specifiche che la punzonatura standard o il taglio laser non possono ottenere.
R: La lavorazione meccanica generalmente offre tempi di consegna più rapidi per i prototipi iniziali. Generare un percorso utensile da un modello CAD 3D è spesso più rapido che programmare i laser nest, calcolare le detrazioni di piega e impostare gli utensili della pressa piegatrice per una singola parte di lamiera.
R: La lavorazione ordinaria raggiunge tolleranze strette comprese tra ±0,001" e ±0,005". La fabbricazione della lamiera in genere mantiene tolleranze più ampie, generalmente comprese tra ±0,010" e ±0,030", a causa del ritorno elastico del materiale e dei meccanismi di flessione.
R: I volumi elevati favoriscono fortemente la lamiera a causa delle elevate velocità di punzonatura e taglio laser. I tempi del ciclo di lavorazione rimangono statici per parte, rendendo meno conveniente scalare decine di migliaia di unità a meno che non sia strettamente necessaria una geometria 3D complessa.
R: La fabbricazione di lamiere è quasi sempre migliore per gli involucri elettronici. Crea in modo efficiente scatole grandi, vuote e leggere con pareti uniformi. La lavorazione di un involucro da un blocco solido comporta uno spreco enorme di materiale e tempo macchina.
