La prototipazione della lamiera è un processo di produzione sottrattiva e formativa utilizzato per fabbricare modelli di test fisici e prodotti di nuova concezione da stock di metallo piatto. A differenza dei metodi additivi che costruiscono parti strato per strato, questo approccio taglia, piega e unisce lamiere reali. Gli ingegneri utilizzano questo processo per convalidare i progetti utilizzando esattamente i materiali destinati alla produzione finale. Quando si tiene in mano una parte metallica formata, è possibile verificarne fisicamente la rigidità, il peso e le caratteristiche di assemblaggio.
L’obiettivo non è solo creare un oggetto fisico. L’obiettivo primario è quello di validare il processo produttivo stesso. È necessario garantire che il progetto possa essere tagliato, piegato e assemblato in modo affidabile su larga scala senza cedimenti del materiale o problemi di accumulo di tolleranze. Un prototipo riuscito dimostra che le caratteristiche geometriche resistono alle condizioni di produzione reali. Se una flangia si strappa durante la piegatura di un prototipo, saprai immediatamente che il modello piatto o la scelta del materiale necessitano di aggiustamenti prima di ordinare migliaia di unità.
È necessario distinguere tra prototipi "simili" e prototipi funzionali "simil-funzionanti". Un modello "somigliante" potrebbe semplicemente dimostrare il design industriale e l"estetica, spesso realizzato in schiuma o plastica. Un prototipo in lamiera "simile all"opera" viene sottoposto a rigorosi test di sollecitazione, termici e di integrazione. Sopporta carichi, dissipa calore e si interfaccia con altri componenti meccanici esattamente come farà il prodotto finale.
Il test di involucri e armadi rappresenta una delle principali applicazioni di questo processo. La lamiera fornisce un"eccellente schermatura dalle interferenze elettromagnetiche (EMI) e una lunga durata. La prototipazione consente di verificare gli spazi interni per i componenti elettronici sensibili, testare i modelli di ventilazione e garantire che i pannelli di accesso siano allineati correttamente. È possibile montare fisicamente schede a circuiti stampati (PCB) e instradare i cavi per verificare la presenza di interferenze.
Anche le staffe e i supporti strutturali richiedono una rigorosa convalida fisica. Gli ingegneri si affidano ai prototipi per testare la capacità di carico e la resistenza alle sollecitazioni in condizioni dinamiche. I test fisici spesso rivelano concentrazioni di sollecitazioni in prossimità di curve o fori di montaggio che l"analisi degli elementi finiti (FEA) potrebbe sottostimare. È possibile fissare la staffa del prototipo a un dispositivo di prova e applicare coppia e vibrazioni effettive.
Chassis e sottogruppi costituiscono la spina dorsale di hardware complesso. La prototipazione di questi componenti garantisce un allineamento preciso dei sistemi multicomponente e dell"hardware modulare. Quando si ha a che fare con assemblaggi complessi, la verifica dell"esatto adattamento delle superfici di accoppiamento impedisce rilavorazioni durante l"integrazione finale. Puoi verificare se gli schemi dei fori si allineano perfettamente su più parti piegate.
Classificazione dei prototipi | |||
Tipo di prototipo | Scopo primario | Materiali tipici | Testare la messa a fuoco |
|---|---|---|---|
Sembra | Valutazione visiva, controlli ergonomici | Plastica, schiuma, alluminio sottile | Estetica, interazione con l"utente |
Funziona come | Validazione funzionale, test di carico | Acciaio di qualità produttiva, alluminio, inossidabile | Integrità strutturale, prestazioni termiche |
Pre-produzione | Verifica del processo produttivo | Lega di produzione esattamente specificata | Accumulo di tolleranze, flusso di lavoro di assemblaggio |
Il taglio laser offre un"elevata precisione ed è ideale per geometrie complesse. Fornisce tempi di consegna rapidi senza richiedere strumenti personalizzati. I moderni laser a fibra tagliano rapidamente varie leghe, lasciando bordi puliti che richiedono una sbavatura minima. Ciò rende il taglio laser il metodo preferito per generare il modello piatto iniziale di un prototipo. Basta caricare il file DXF e il laser taglia il profilo esatto in pochi minuti.
Il taglio a getto d’acqua ha uno scopo diverso. Viene utilizzato principalmente per materiali più spessi o leghe sensibili alle zone interessate dal calore (HAZ). Poiché il taglio a getto d"acqua è un processo a freddo, previene la distorsione termica e i cambiamenti metallurgici lungo il bordo tagliato. Ciò è molto rilevante per specifiche applicazioni aerospaziali o mediche in cui lo stato del materiale deve rimanere completamente inalterato.
La punzonatura rimane altamente conveniente per i prototipi che richiedono più fori standard, feritoie o elementi estrusi. Le presse a torretta CNC colmano il divario con la produzione utilizzando utensili standard per punzonare rapidamente le forme. Mentre il taglio laser è più veloce per i profili esterni, la punzonatura è migliore per creare caratteristiche di forma come fossette o svasature direttamente nella lamiera piana. Una pressa a torretta può eliminare una griglia di fori di ventilazione molto più velocemente di quanto un laser possa tracciarli.
Le presse piegatrici sono l"attrezzatura standard per la prototipazione delle curve. Gli operatori utilizzano matrici a V e punzoni standard per piegare la lamiera piana nella sua forma 3D finale. Questa fase richiede un calcolo accurato delle tolleranze di piegatura e dei fattori K in base allo spessore del materiale e al tipo di lega. La generazione accurata di modelli piatti si basa interamente sulla comprensione del modo in cui il materiale specifico si allunga durante il processo di piegatura. Se il fattore K è sbagliato, le dimensioni complessive finali della parte piegata saranno fuori tolleranza.
Selezionare la larghezza della matrice a V appropriata in base allo spessore del materiale.
Determinare il raggio del punzone richiesto per evitare la rottura del materiale.
Calcolare la detrazione della piega per generare il modello piatto accurato.
Eseguire una piega di prova su un pezzo di scarto per verificare l"angolo e la lunghezza della flangia.
Regolare il registro posteriore della pressa piegatrice e la profondità del pistone per la formatura finale.
La saldatura, comprese TIG, MIG e saldatura a punti, è necessaria per valutare i giunti strutturali e i rischi di distorsione termica. La prototipazione consente ai saldatori di determinare la sequenza di saldatura ottimale per ridurre al minimo la deformazione. Aiuta inoltre gli ingegneri a decidere se è necessaria una saldatura continua o se la saldatura a punti è sufficiente per l"integrità strutturale richiesta. La saldatura TIG offre un controllo preciso per involucri in alluminio di spessore sottile, mentre la saldatura MIG fornisce velocità per telai in acciaio più pesanti.
L"inserimento dell"hardware è una fase critica dell"assemblaggio. I team utilizzano elementi di fissaggio, distanziali e rivetti PEM standard per l"assemblaggio meccanico. La prototipazione verifica che vi sia spazio sufficiente attorno agli elementi di fissaggio per gli strumenti di installazione e che l"hardware sia a filo con le superfici di accoppiamento senza causare deformazioni locali. È necessario assicurarsi che la pressa hardware abbia una profondità di gola sufficiente per raggiungere le posizioni dei fori sulla parte formata.

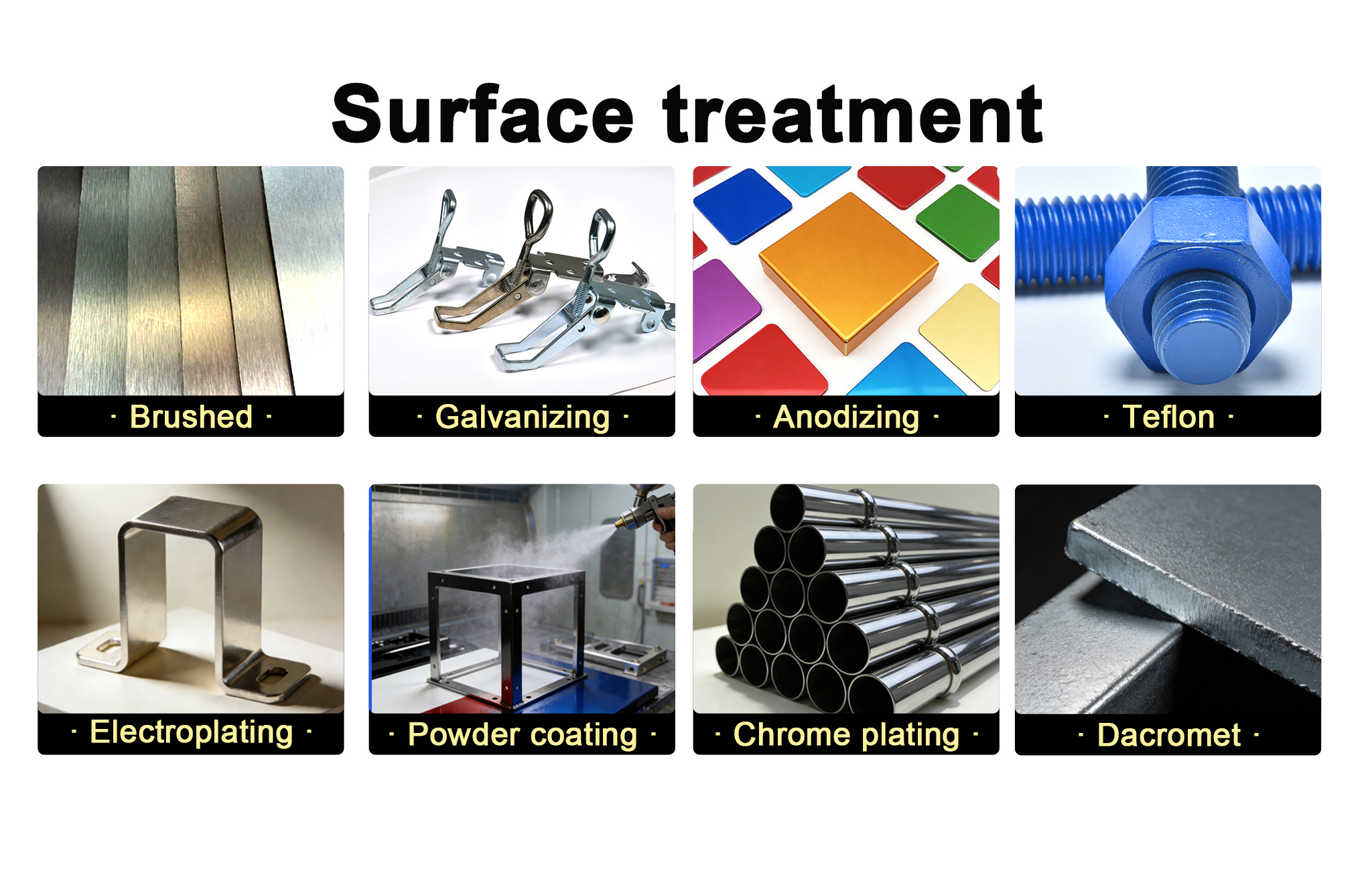

La valutazione delle finiture funzionali ed estetiche è il passaggio finale della fase di prototipazione. Gli ingegneri testano la verniciatura a polvere, l"anodizzazione, la pellicola chimica e la sabbiatura per valutare la durata, la resistenza alla corrosione e l"aspetto estetico. La prototipazione aiuta a determinare se è necessario il mascheramento per le superfici conduttive e in che modo lo spessore della finitura influisce sulle tolleranze complessive della parte. Un rivestimento in polvere pesante può facilmente aggiungere uno spessore sufficiente per impedire il corretto montaggio di una parte accoppiata.
La stampa 3D offre una geometria non vincolata, consentendo ai progettisti di creare canali interni complessi e forme organiche. Tuttavia, spesso non ha le esatte proprietà meccaniche isotrope, conduttività termica e finitura superficiale della lamiera stampata. Le parti aggiuntive possono mostrare punti deboli lungo le linee degli strati. La lamiera fornisce test sui materiali realistici, garantendo che il prototipo si comporti esattamente come la parte finale stampata o formata sotto stress meccanico. Non è possibile testare con precisione la schermatura EMI di un involucro di plastica stampato in 3D.
La lavorazione CNC è ideale per parti complesse, solide e ad alta tolleranza. Rimuove il materiale da un blocco solido per ottenere dimensioni precise. Tuttavia, è altamente inefficiente e costoso per involucri o staffe a pareti sottili rispetto alla fabbricazione di lamiere. La lavorazione di una scatola a pareti sottili da una billetta solida spreca enormi quantità di materiale e richiede tempi macchina eccessivi. La formatura della lamiera consente di ottenere la stessa geometria più velocemente e con uno spreco di materiale significativamente inferiore.
Confronto dei metodi di produzione | |||
Caratteristica | Prototipazione di lamiere | Stampa 3D (plastica) | MACCHING CNC |
|---|---|---|---|
Proprietà dei materiali | Leghe di produzione esatte | Plastiche simulate o più deboli | Leghe di produzione esatte |
Parti a parete sottile | Altamente efficiente | Incline a deformazioni/fragilità | Elevato spreco di materiale, lento |
Tempi di consegna | 2-5 giorni | 1-3 giorni | 3-7 giorni |
Limiti della geometria | Vincolato dalle regole di piegatura | Non vincolato | Vincolato dall"accesso allo strumento |
Gli utensili morbidi prevedono l"utilizzo di matrici universali per presse piegatrici, taglierine laser e configurazioni di utensili temporanee. Le officine di fabbricazione mantengono una libreria di punzoni e matrici standard per formare vari angoli e raggi. Questo approccio richiede costi iniziali minimi e offre un"estrema flessibilità per le iterazioni di progettazione. Se un foro deve essere spostato o una flangia deve essere più lunga, gli ingegneri aggiornano semplicemente il file CAD e tagliano un nuovo modello piatto. Ciò consente tempi di consegna rapidi, essenziali per uno sviluppo hardware agile. Non aspetti settimane per la lavorazione di uno stampo personalizzato.
Per utensili duri si intende la progettazione di stampi progressivi personalizzati e strumenti di stampaggio dedicati. Questi strumenti stampano, forano e formano parti in un unico passaggio automatizzato. Il compromesso comporta un’elevata spesa in conto capitale iniziale e tempi lunghi per produrre l’attrezzatura stessa. Tuttavia, una volta che gli utensili rigidi sono operativi, garantiscono costi per pezzo estremamente bassi a volumi elevati. La prototipazione con soft tooling è il prerequisito obbligatorio per convalidare il progetto prima di investire capitale in hard tooling. È necessario bloccare completamente la geometria del progetto prima di tagliare l"acciaio per utensili duro.
Specificare raggi di curvatura più stretti dello spessore del materiale porta alla fessurazione. Questo rischio è particolarmente elevato nelle leghe più dure come l"alluminio 6061-T6. Quando la parte esterna della curvatura si allunga oltre la sua resistenza alla trazione massima, il materiale si frattura. Per mitigare questo problema, standardizzare i raggi di piegatura sulla parte per ridurre i tempi di configurazione della macchina. Utilizza leghe formabili come l"alluminio 5052 o l"acciaio laminato a freddo per componenti che richiedono piegature strette o formature complesse. Se è necessario utilizzare 6061-T6, sarà necessario un raggio di curvatura molto maggiore per evitare guasti.
Il posizionamento di fori o asole troppo vicini a una linea di piegatura provoca una distorsione della lavorazione durante il processo di formatura. Quando il metallo si estende sulla matrice, fa uscire il foro vicino dal cerchio, rovinando la tolleranza e impedendo l"inserimento dell"hardware. Mantenere una distanza minima compresa tra 2,5 e 3 volte lo spessore del materiale dal raggio di curvatura al bordo del foro. Ciò garantisce che la caratteristica rimanga stabile durante la piegatura. Se un foro deve essere vicino a una piegatura, potrebbe essere necessario perforarlo dopo la formatura, il che aggiunge un"operazione secondaria e aumenta i costi.
Una tolleranza eccessiva per le dimensioni non critiche aumenta esponenzialmente i costi del prototipo. Tolleranze di lavorazione impegnative su una parte di lamiera piegata costringono il produttore a lenti cicli di ispezione e regolazione manuali. Applicare tolleranze strette solo alle superfici di accoppiamento critiche. Fare affidamento sulle tolleranze standard della lamiera, in genere da +/- 0,005 a 0,010 pollici, per tutte le altre dimensioni. Questo approccio bilancia la precisione con l’efficienza produttiva. Non applicare un blocco di tolleranza generale di +/- 0,001 pollici a un disegno di lamiera.
Mantenere i raggi di curvatura coerenti per ridurre al minimo le modifiche alla configurazione della pressa piegatrice.
Assicurarsi che tutte le flange siano sufficientemente lunghe da coprire l"apertura della matrice a V.
Posizionare ritagli e fori lontano dalle linee di piegatura per evitare distorsioni.
Progettare parti da formare da un unico foglio anziché saldare più pezzi, quando possibile.
Specificare le dimensioni hardware standard per evitare ritardi di lavorazione personalizzati.
È fondamentale analizzare il rapporto tra la spesa delle materie prime e la manodopera e i tempi di installazione. Nella prototipazione, i tempi di installazione spesso superano i costi dei materiali. La programmazione dei laser, la configurazione delle presse piegatrici e l"esecuzione delle ispezioni del primo articolo consumano notevoli ore di manodopera. Una parte realizzata in acciaio laminato a freddo poco costoso può comunque essere costosa se richiede sei diverse configurazioni di piegatura e la fabbricazione di dispositivi personalizzati. Il metallo vero e proprio potrebbe costare cinque dollari, ma i tempi di progettazione e installazione possono costare centinaia.
Configurazioni di piegature multiple, requisiti di utensili personalizzati e saldatura manuale prolungano significativamente i tempi di consegna. Una staffa semplice potrebbe essere spedita in due giorni. Un telaio in più parti completamente saldato che richiede rettifica, inserimento di hardware e verniciatura a polvere allungherà i tempi di consegna a una o due settimane. Ridurre al minimo le operazioni secondarie durante la fase di prototipo accelera i test e riduce i costi iniziali. Se riesci a sostituire un giunto saldato con una flangia rivettata, risparmierai giorni sul programma del prototipo.
La specifica di hardware standard consente di mantenere i progetti nei tempi previsti. Dadi e distanziatori PEM standard sono prontamente disponibili. La richiesta di inserti lavorati su misura introduce ritardi nell"approvvigionamento e aumenta il costo complessivo. Progetta in base a cataloghi hardware standard, ove possibile, per garantire una rapida disponibilità e una perfetta integrazione durante l"assemblaggio. Se il tuo prototipo richiede uno stallo metrico specializzato spedito dall"estero, l"intero programma di test verrà interrotto.
Valuta se il fornitore fornisce solo prototipi rapidi e una tantum o se può adattare l"esatto processo di prototipazione a cicli di produzione a basso volume. Un"officina ottimizzata solo per la velocità potrebbe utilizzare metodi non scalabili per consegnare rapidamente una parte. Un partner forte colma il divario, utilizzando processi che passano facilmente alla produzione pilota senza richiedere una riprogettazione completa. Desideri un produttore che possa prendere il tuo prototipo approvato ed eseguire immediatamente un lotto di cinquanta unità utilizzando gli stessi modelli piatti e programmi di piegatura.
Valutare la capacità del partner di acquisire diversi formati di progettazione. I migliori produttori lavorano con qualsiasi cosa, da schizzi a mano e stampe PDF 2D a file CAD 3D completamente definiti come STEP, IGES o SolidWorks. Forniscono un solido supporto tecnico, convertendo concetti grezzi in modelli pronti per DFM. Questa versatilità garantisce che le tue idee vadano avanti indipendentemente dalle tue capacità di redazione interna. Un buon negozio rileverà gli errori del modello piatto nel file STEP prima di tagliare qualsiasi metallo.
Valutare le capacità dei macchinari e del software del fornitore. Cerca presse piegatrici multiasse in grado di gestire in modo efficiente sequenze di formatura complesse. I sistemi di taglio laser automatizzati con torri di movimentazione dei materiali dimostrano un impegno per la velocità e la coerenza. Inoltre, il loro software dovrebbe accettare file CAD nativi ed eseguire la generazione automatizzata di modelli piatti, riducendo gli errori di programmazione e accelerando la transizione dallo schermo alla macchina. Le moderne presse piegatrici con funzionalità di programmazione offline consentono all"officina di simulare digitalmente il processo di piegatura prima di montare la macchina vera e propria.
La garanzia della qualità non è negoziabile, anche per i prototipi. Verificare le loro capacità di reporting delle ispezioni, compresi i report FAI (First Article Inspection). Devono fornire certificazioni sui materiali per garantire che stai testando la lega corretta. La conformità agli standard di settore, come AS9100 per il settore aerospaziale o ISO 9001 per la produzione generale, indica un sistema di gestione della qualità maturo in grado di fornire parti coerenti e precise. Hai bisogno di una prova documentata che il prototipo soddisfi i tuoi requisiti dimensionali prima di iniziare i test interni.
La prototipazione della lamiera rimane un passaggio fondamentale per la convalida di involucri, staffe, chassis e componenti strutturali prima di impegnarsi nella produzione di attrezzature. Ottimizzando il DFM, la selezione dei materiali, i processi di fabbricazione e il controllo di qualità nelle prime fasi del ciclo di sviluppo, i produttori possono ridurre i rischi tecnici, abbreviare i tempi di sviluppo del prodotto e passare senza problemi dal prototipo alla produzione.
Wuxi Ingks Metal Parts è specializzata nella fabbricazione di lamiere personalizzate, lavorazione CNC di precisione, stampaggio di metalli e servizi di prototipazione rapida per clienti di un'ampia gamma di settori. Grazie a ingegneri esperti, attrezzature di produzione avanzate e un rigoroso controllo di qualità, l'azienda aiuta i clienti a sviluppare componenti metallici di alta qualità pronti per la produzione con tempi di consegna più brevi e un supporto di produzione affidabile.
Esamina i tuoi attuali modelli CAD 3D e identifica eventuali raggi di curvatura stretti o fori situati troppo vicini alle linee di piegatura.
Esporta i tuoi progetti finali come file STEP e genera disegni PDF 2D di accompagnamento con tolleranze critiche chiaramente contrassegnate.
Compila una distinta materiali (BOM) che dettaglia tutto l"hardware standard richiesto, come dadi PEM o distanziatori.
Invia il tuo pacchetto di documentazione completo a un partner di fabbricazione qualificato per una revisione DFM completa e una richiesta di preventivo (RFQ).
R: I tempi di consegna standard vanno da 2 a 5 giorni per parti semplici che richiedono solo il taglio laser e la piegatura di base. Gli assemblaggi complessi che comportano saldatura, inserimento di hardware o finiture superficiali specializzate come la verniciatura a polvere in genere prolungano i tempi di consegna a una o due settimane.
R: I materiali comuni includono l"alluminio 5052 per la sua eccellente formabilità, l"acciaio inossidabile 304 e 316 per la resistenza alla corrosione, l"acciaio laminato a freddo per la resistenza strutturale e il rame per la conduttività elettrica. La scelta del materiale dipende fortemente dai requisiti funzionali della parte finale.
R: Gli utensili morbidi sfruttano stampi per presse piegatrici e laser cutter universali e disponibili in commercio per formare parti senza attrezzature personalizzate, rendendolo conveniente per la prototipazione. L"utensileria dura comporta la produzione di matrici per stampaggio personalizzate progettate per la produzione di volumi elevati, che richiedono investimenti iniziali significativi.
R: Design for Manufacturability (DFM) riduce i costi standardizzando i raggi di piegatura, garantendo il corretto posizionamento dei fori lontano dalle linee di piegatura ed evitando tolleranze eccessivamente strette. Ciò riduce al minimo i tempi di configurazione della macchina, previene lo strappo del materiale ed elimina la necessità di rilavorazioni manuali.
R: Sebbene la stampa 3D sia eccellente per i modelli concettuali, non può replicare le esatte proprietà meccaniche isotrope, la conduttività termica o il comportamento strutturale del metallo formato. La prototipazione della lamiera è necessaria per i test funzionali in cui la parte deve sopportare carichi reali.
